浩辰CAD给排水 2025官方正版

浩辰CAD给排水是首个同时支持浩辰CAD和AutoCAD平台的软件，包括室内设计和室外设计两个功能模块。室内设计可完成快速绘制平面图、系统图、原理图，以及给排水相关水力计算功能。室外设计可以快速完成表井管线的布置、编辑和标记，根据规划自动生成剖面图和高程表，计算雨污管网的水力功率和高程。

软件特点：

双平台支持：浩辰CAD给排水2025是首款同时支持浩辰CAD和AutoCAD平台的软件，这为用户提供了更大的灵活性和兼容性。

室内设计功能：

平面图绘制：能够快速绘制给排水系统的平面图，包括各种管线、阀门和洁具等。

系统图与原理图：软件能够自动生成系统图和原理图，并支持根据原理图进行相关的水力计算。

智能洁具连接：洁具与管线的连接可自动完成，且符合设计规范，如左热右冷的连接方式。

室外设计功能：

表井管线布置：能够快速完成表井管线的布置、编辑和标注。

自动生成断面图与高程表：根据平面图自动生成断面图和高程表，大大简化了设计流程。

水力计算：提供雨污管网的水力和标高计算功能，确保设计符合实际要求。

三维设计功能：

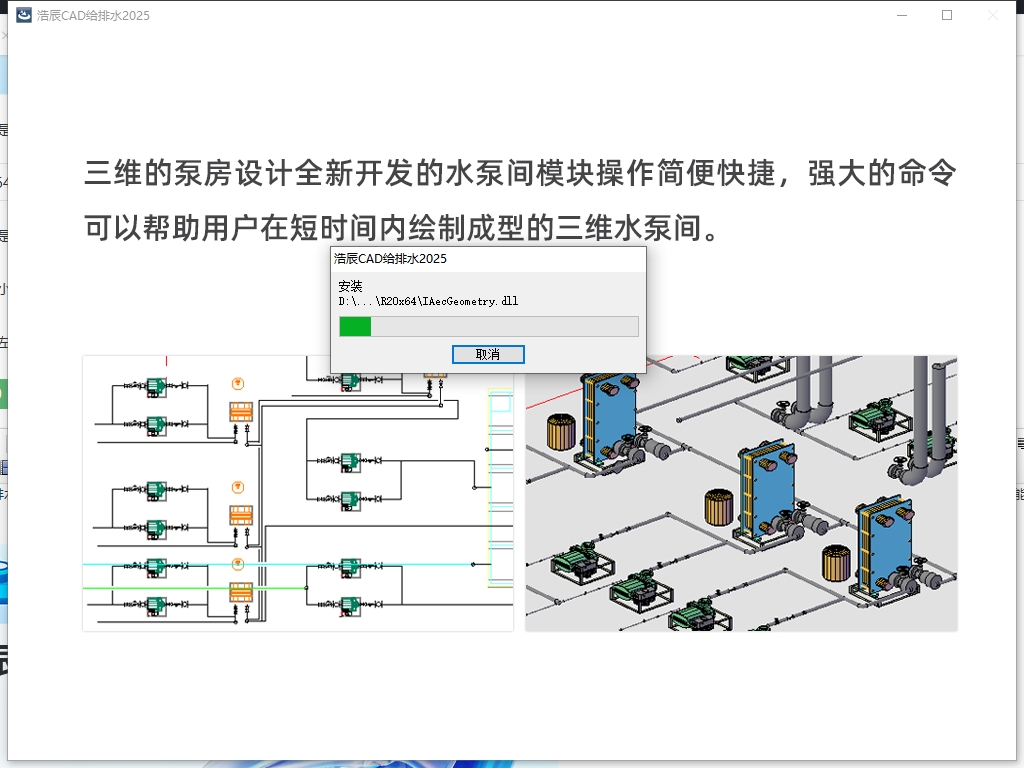

三维实体设计：具备三维管道、阀门、设备等实体的设计功能，绘制完二维图后，可自动生成三维效果图。

二、三维同步生成：在二维平面上绘制的同时，三维模型也会同步生成，方便用户进行三维审查和优化。

智能与自动化功能：

智能匹配与联动：管道构建智能匹配和智能联动，确保设计的准确性和一致性。

自动调整与优化：如管线自动绕行门窗、自动调整喷头间距等功能，使设计更加美观且符合规范要求。

配置与自定义：

用户可对管线系统、图层、线型、材料表等进行配置，以满足个人或项目的特定需求。

支持自定义软件界面和快捷命令，方便用户根据个人习惯进行操作。

特色功能：

（一）专业给排水图库与构件库

浩辰 CAD 给排水 2025 内置了极为丰富且全面的专业图库与构件库，涵盖了从水源取水、净水处理、输配水到污水收集、处理与排放等给排水系统各个环节的常用设备、器具及管道构件等符号与模型。这些图库不仅严格遵循国家及行业现行标准，还具备智能属性。例如在绘制给排水系统原理图时，设计师只需从图库中快速拖曳出所需的水泵、阀门、水表、卫生器具等符号，软件便能自动识别其属性，并可方便地对符号进行参数化编辑，如修改设备型号、规格、管径等信息。对于一些特殊非标设备或构件，软件支持用户自定义创建并保存至图库，方便后续项目复用，充分满足多样化、个性化的设计需求，极大提升了绘图的速度与准确性。

（二）智能管道绘制与系统生成

软件配备了强大的智能管道绘制工具，基于先进的智能算法，能够依据用户设定的起点、终点以及管道走向规则，自动生成布局合理、连接正确的给排水管道系统。在绘制过程中，软件可自动处理管道交叉、转折、变径等情况，确保管道系统的完整性与合理性。例如在绘制复杂的建筑给排水管道图时，设计师只需指定用水点位置、排水点位置以及管道的敷设方式等关键信息，软件即可迅速规划出最优的管道路径，并自动添加必要的管件（如弯头、三通、四通等），同时对管道进行编号与标注，大大减轻了设计人员繁琐的绘图工作，显著提高设计效率与规范性。此外，软件还能根据管道系统自动生成系统图，直观展示整个给排水系统的架构与连接关系，方便设计师进行系统检查与分析。

（三）水力计算功能

准确的水力计算是给排水设计的核心环节之一。浩辰 CAD 给排水 2025 集成了多种实用且精准的水力计算模块，包括给水管网水力计算、污水管网水力计算、雨水管网水力计算以及水泵扬程计算等。这些计算模块均基于成熟可靠的算法以及严格的行业标准构建，能够快速、准确地得出计算结果，并以直观清晰的方式展示在图纸上，同时生成详细的计算报告。例如在进行给水管网水力计算时，设计师只需输入用水器具的流量、管道长度、管径、管材等相关数据，软件便能迅速计算出各管段的流量、流速、水头损失等参数，进而合理选择水泵型号与管网压力，为给排水系统的安全稳定运行提供科学可靠的依据。

（四）设备选型与材料统计

在给排水设计中，合理的设备选型与准确的材料统计至关重要。浩辰 CAD 给排水 2025 提供了便捷的设备选型功能，软件内置了丰富的设备数据库，涵盖各类水泵、水箱、水处理设备等，设计师可根据水力计算结果以及项目需求，快速从数据库中筛选出合适的设备型号，并自动将设备信息插入到图纸中。同时，软件还能对整个给排水系统中的管道、管件、阀门、设备等进行材料统计，生成详细的材料清单，包括材料名称、规格、数量等信息，方便项目预算编制与采购管理，有效避免材料浪费与遗漏。

（五）图纸管理与协同设计

对于给排水工程项目而言，图纸管理与团队协同设计的顺畅与否直接影响项目进度与质量。浩辰 CAD 给排水 2025 具备完善高效的图纸管理功能，能够对项目中的各类图纸进行分类整理、归档保存以及版本控制等操作，方便设计师随时快速查找和调用所需图纸。更为重要的是，软件全面支持多人在线协同设计，团队成员可通过网络实时共享图纸，进行协同编辑、批注以及审核等工作。在协同设计过程中，软件能实时显示其他成员的操作动态，有效避免操作冲突与重复工作，极大提高团队协作效率，确保项目顺利推进。例如在一个大型商业综合体的给排水设计项目中，给排水专业的设计师与建筑、结构、电气等专业的设计人员可同时在各自工作终端上打开同一张图纸，进行协同设计，及时沟通并解决设计过程中出现的问题，大幅缩短项目设计周期。

（六）与其他软件的兼容性

为契合给排水设计行业复杂多样的工作需求，浩辰 CAD 给排水 2025 拥有出色的兼容性。一方面，它能够与主流的 BIM 软件（如 Revit 等）实现数据交互，从而实现给排水设计与建筑、结构、机电等专业的协同设计，有效提升整个工程项目的集成度与协调性，避免各专业设计之间的冲突与矛盾。另一方面，软件支持与各类给排水分析软件（如 EPANET、InfoWorks ICM 等）的数据对接，方便设计师将设计数据导入分析软件中进行进一步的仿真与优化，为给排水系统的性能提升提供有力支持。此外，浩辰 CAD 给排水 2025 全面兼容 DWG、DXF 等常见的 CAD 图纸格式，可准确读取和保存其他 CAD 软件绘制的图纸，确保设计数据在不同软件之间的无缝流转，避免因格式不兼容导致的数据丢失或错误，保障设计工作的连续性与准确性。

软件使用技巧：

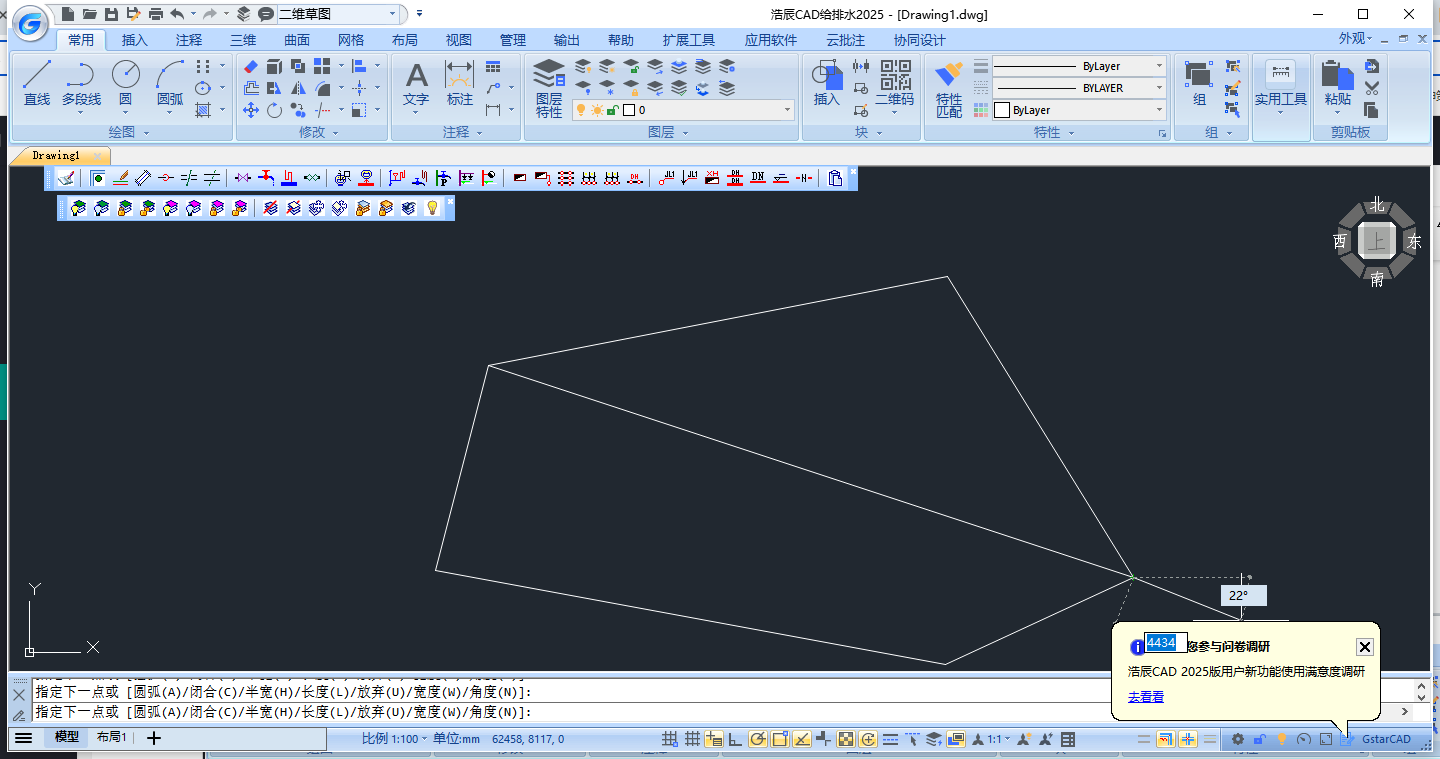

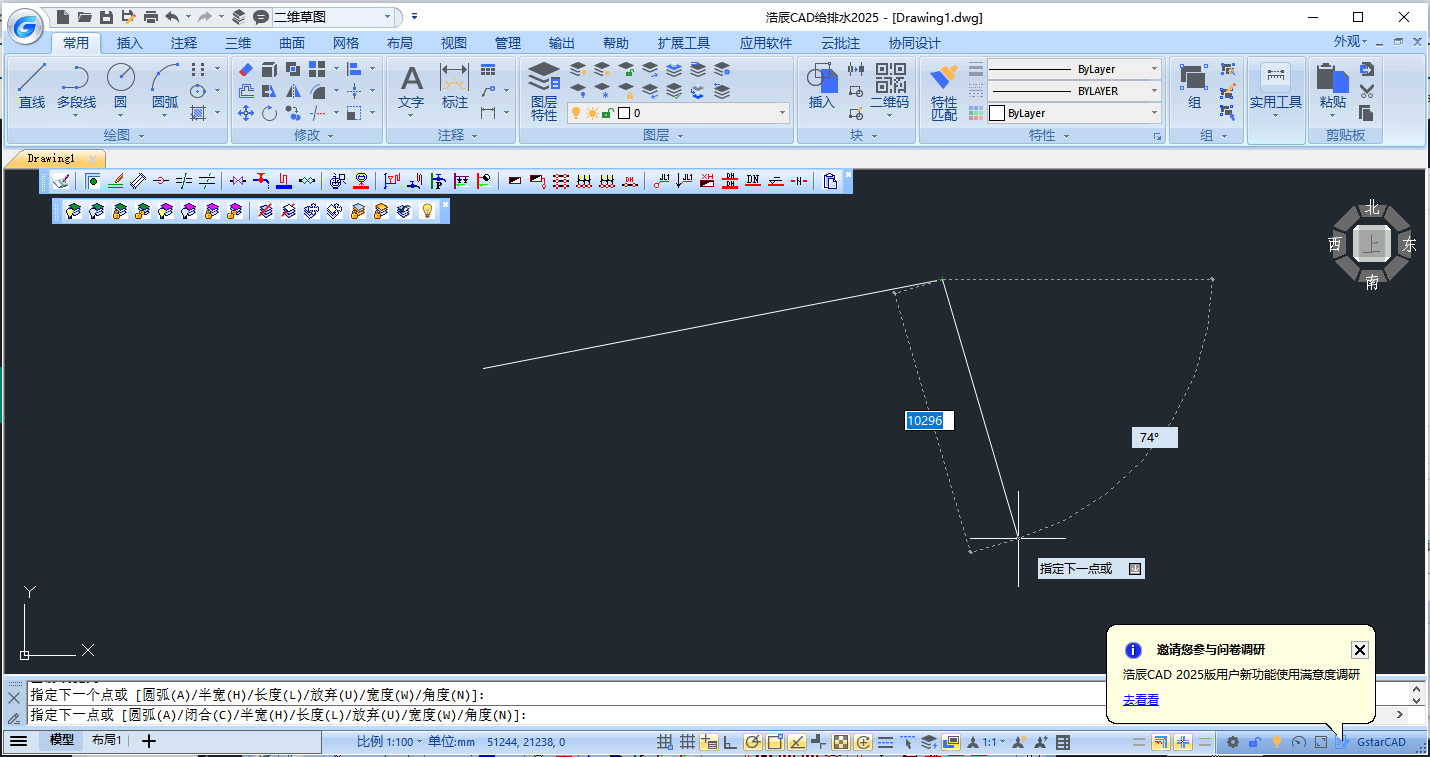

绘制管道：

用户可以绘制不同的管道系统，设置管道参数和管道。

在绘制过程中，管道的管径、标高和管径可以随时设定和调整。

卫生洁具布置及连接：

提供卫生洁具布局命令，可在图纸中插入相应的卫生洁具。

卫浴洁具与管道的连接可自动完成，用户只需选择安装方式和卫浴洁具类型即可。

注释和输出：

提供快速标注命令，适合昊宸对象和图纸的外协尺寸线标注。

支持生成计算书、标注管径、输出图纸等功能。

其他功能:

软件包含各类给排水专业规范和高清图集，可供设计人员查阅参考。

提供管道卸重、门窗编号等实用功能，方便用户进行图纸的后续处理。
