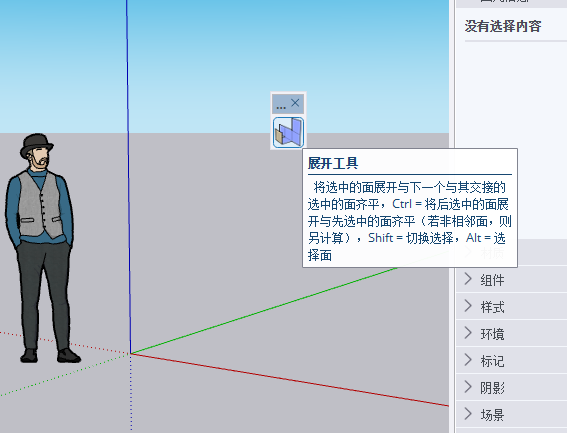

草图大师展开工具-JF Unfold Tool v2018（汉化版）

JF Unfold Tool v2018 是 SketchUp 生态中的一款高效曲面展开插件，适合需要快速将 3D 模型转化为 2D 生产图纸的用户。其核心价值在于 平衡易用性与专业性，无需切换软件即可完成从设计到生产的闭环。

主要功能：

1.智能曲面展开

支持将 NURBS 曲面、多边形网格或复杂几何体（如圆顶、波浪形墙面）展开为无拉伸的 2D 平面。

自动计算展开后的尺寸和形状，保留原始曲面的比例关系。

2.多模式展开选项

UV 展开：基于模型的 UV 坐标生成展开图（适合有机形状）。

几何展开：通过算法优化展开路径，减少材料浪费（适合钣金或包装设计）。

自定义分割线：手动添加分割线控制展开方向（如建筑幕墙的分缝设计）。

3.标注与导出

自动生成展开图的尺寸标注（长度、角度等）。

支持导出为 DXF、DWG、PDF 或 SVG 格式，直接用于激光切割或 CNC 加工。

4.批量处理

可同时展开多个组件或群组，提高效率（如批量展开建筑立面的所有面板）。

插件优势：

1. 智能算法优化：平衡精度与效率

自适应展开路径

插件自动分析曲面曲率，智能规划分割线位置，避免传统手动分割的盲目性。

示例：展开双曲面玻璃幕墙时，算法会优先沿曲率变化平缓的方向分割，减少展开后的变形。

动态误差控制

用户可设置展开精度（如允许 1% 的长度误差），插件会动态调整分割密度，兼顾效率与准确性。

2. 多模式展开：适配不同设计需求

UV 展开模式

基于模型的 UV 坐标生成展开图，适合有机形状（如流线型雕塑、生物形态）。

优势：保留原始纹理映射关系，便于后续渲染或 3D 打印。

几何展开模式

通过数学优化计算最短展开路径，最小化材料浪费。

适用场景：钣金加工、包装盒设计等需要严格控制成本的领域。

混合模式

结合 UV 与几何展开的优点，手动调整关键分割线，实现定制化展开。

3. 非破坏性操作：保留原始模型

独立展开组件

展开后生成独立的组件或群组，原始 3D 模型不受影响，可随时修改或重新展开。

对比：部分插件会直接修改原始几何体，导致无法回溯。

实时预览与编辑

在展开过程中可动态调整分割线位置，实时查看结果，避免反复操作。

4. 精准标注与导出：无缝衔接生产流程

自动尺寸标注

展开图上标注关键长度、角度和接缝位置，支持自定义标注样式（如字体、单位）。

示例：建筑幕墙展开图可直接用于施工下料，减少人工测量误差。

多格式导出

支持 DXF/DWG（CAD 兼容）、PDF（打印）、SVG（矢量编辑）等格式。

高级选项：导出时按图层分组，便于在 CAD 软件中进一步编辑。

5. 批量处理：提升大规模项目效率

多组件同步展开

一次性选择多个曲面或组件（如建筑立面的所有金属板），批量生成展开图。

应用场景：幕墙单元化设计、产品批量生产前的样板验证。

脚本扩展支持

通过 Ruby 脚本自动化重复任务（如为特定材质的组件自动应用展开参数）。
